色差儀與分光測色儀

2013-02-02

       市面上的顏色測量儀器主要分為兩大類：色差儀和分光測色儀，從數學模型來講，這兩類儀器的模型一樣；但是從光學結構設計、數據處理方式、測試精度、主要功能上來講，這兩者的區別卻非常大。例如3nh推出的NH系列和NR系列是電腦色差儀，NS系列是電腦分光測色儀，詳情見3nh國際官網www.3nh.com。


一、光學結構設計

色差儀的光學結構相對較為簡單，圖1為8/d照明方式的光學結構，包括了光源、進入積分球前的光路、積分球、感應器。其他照明方式的光學結構也與此相差不大。



圖1 色差儀光學結構

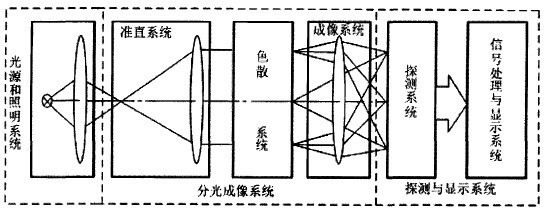

      分光測試儀的光學結構相對較為復雜，圖2為分光測色儀的光學原理結構圖，包括了光源、照明系統、準直系統、色散系統、成像系統和感應探測系統。

圖2 分光測色儀的光學原理結構圖

二、數據處理方式

    色差儀和分光測色儀的數據處理方式也明顯不同。

    色差儀在光學部分已經完成了積分計算，可以直接探測獲得物體的X、Y、Z值；分光測色儀感應器探測到的是物體的反射光譜曲線（或透射光譜曲線），需要由軟件進行數據處理計算，才能獲得物體的X、Y、Z。

三、測試精度

    由于光學結構、測量方法、數據處理、探測感應器的不同，色差儀和分光測試儀的測試精度也不同。色差儀的色差探測值的重復穩定性一般在0.05~0.1之間，而分光測試儀能做到0.02，甚至0.01.

四、主要應用功能

    色差儀主要使用在測量兩個物體的顏色差別，即探測標樣與試樣的色差；分光測試儀的功能更多，能探測物體顏色的絕對坐標、光輻射亮度分布、色差等與被測物體相關的光學參數。

?
