望遠系統中成像光束的選擇

2011-01-21

                                             望遠系統中成像光束的選擇

一、望遠鏡系統的基本結構：

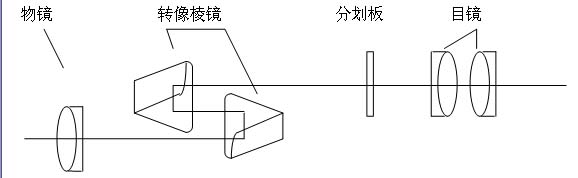

雙目望遠鏡系統：

雙目望遠鏡系統

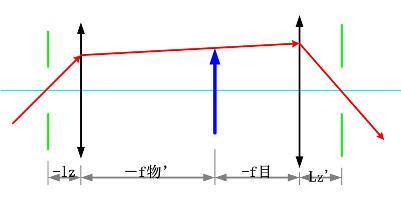

望遠鏡系統簡化圖

望遠鏡系統簡化圖

二、望遠系統中的光束限制：

  • 光瞳銜接原則：

    • 前面系統的出瞳與后面系統的入瞳重合，否則會產生光束切割，前面系統的成像光束中有一部分將被后面的系統攔截，不參與成像。

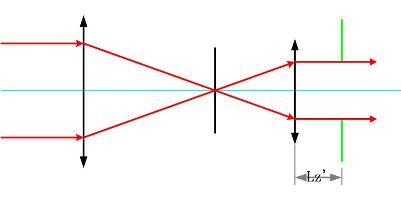

  • 孔徑光闌在不同位置處的計算：

    • 孔徑光闌

    1，物鏡左側10mm

    hz物＝0.75mm

    hz分＝8mm

    hz目＝9.25mm

    lz'=20.5mm

    2，物鏡上

    hz物＝0mm

    hz分＝8mm

    hz目＝9.35mm

    lz'=21mm

    3，物鏡右側10mm

    hz物＝0.82mm

    hz分＝8mm

    hz目＝9.51mm

    lz'=21.3mm

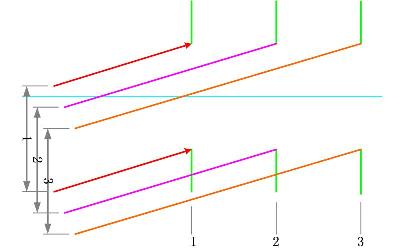

  • 孔徑光闌處于不同位置時的成像光束

    • 孔徑光闌處于不同位置時的成像光束

    三、小結：

    • 兩個光學系統連用時，一般應滿足光瞳銜接原則。
    • 目視光學系統的出瞳一般在外，且出瞳距不能短于6mm。
    • 望遠系統的孔徑光闌大致在物鏡左右。
    • 放分劃板的望遠系統中，分劃板框是望遠系統的視場光闌。
