典型光學系統：放大鏡以及它的光束限制和線視場

2011-01-26

                                          典型光學系統：放大鏡以及它的光束限制和線視場

一、視覺放大率

1、目視光學儀器的基本工作原理：

物體通過儀器，其像對人眼的張角大于人眼直接觀察物體時對人眼的張角。

2、視覺放大率：用儀器觀察物體時視網膜上的像高y'i與用人眼直接觀察物體時視網膜上的象高y'e之比，用Г表示

Г＝y'i /y'e

設人眼后節點到網膜的距離為l'，上式又可寫作

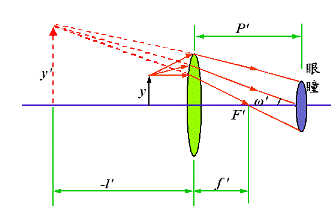

放大鏡的視覺放大率：

討論:

1）當眼睛調焦在無限遠，即l'＝∞時，物體放在放大鏡的前焦點上，則有

G0＝D/f '＝250/f '

2）正常視力的眼睛一般把像調焦在明視距離D，則P'-l' ＝D，此時，

這個公式適于小放大倍率（長焦距）的放大鏡，即看書用的放大鏡。若眼睛緊靠著放大鏡，即P'≈0，則

二、光束限制和線視場

①孔徑光闌

②視場光闌

③漸暈光闌

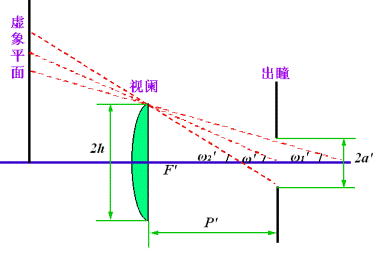

④漸暈與視場角：

由圖可知，當漸暈系數K＝100%，50%和0時，像方視場角分別為

tgω'1＝(h-a')/P'

tgω'＝h/P'

tgω'2＝(h+a')/P'

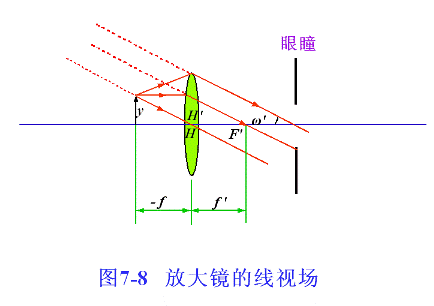

⑤線視場

當光束以  入射時，其k值為50%。

用2y來表述視場角：

線視場：

放大鏡倍率  越大，其線視場越小。
